便攜式多通道局放帶電測試儀_變壓器_發電機_電抗器_高壓開關柜

一、產品概述

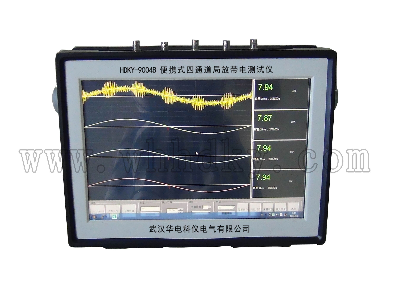

         HDKY9004便攜式兩通道/四通道局放測試儀適用于變壓器、發電機、電抗器、高壓開關柜、GIS、高壓電纜等一次性設備的帶電檢測。HDKY9004A為便攜式兩通道款，HDKY9004B為便攜式四通道款。 二、功能特點
（1） 2通道和4通道可選；觸摸屏顯示器，顯示器分辨率1600*900，同步采樣、處理、顯示。
（2） 內、外同步隨意選擇，并具有零標指示及相位分辨功能。
（3） 顯示方式：自由選擇橢圓、直線、正弦三種二維顯示方式，另顯示三維立體波形。
（4） 單個放電脈沖波形分析、以便確定放電性質。
（5） 隨時保存試驗數據和波形，并可重新顯示、分析過去已保存的試驗記錄。
（6） 增益范圍：各通道單獨調節，波形顯示可隨時平滑調節且不影響測量結果。
(7) 可對特殊或隨機波形進行單次捕捉抓取并進行詳細分析。
（8） 抗靜態干擾功能，可去除相位固定的干擾信號。
（1） 相關濾波技術抗干擾功能，可有效去除與電源不同步的隨機干擾。
（2） 任意相位開窗，單窗、雙窗任選，360度內任意選擇自由開窗。
（3） 對局部放電脈沖進行放電測量、放電時間、波形分析。
（4） 可用超聲和高頻信號時差法對主變放電進行精確定位。
（5） 任意存儲、打印局部放電圖形及數據，自動生成試驗報告。
（6） 電源：內置式可充電鋰電池。
（7） 主機重量：8K
三、詳細參數
1 使用條件
1）環境溫度： －10℃～50℃
2）相對濕度：≤95%
3）海拔高度：≤1000m
2 主機技術指標
測量通道： 2/4個獨立測量通道，每個通道支持光、電雙輸入模式
采樣精度： 12Bit
采樣速率： 每通道60MHz
檢測靈敏度： 1pC
測量范圍： 1pC～100nC
本量程非線性誤差： ≤±5%
可測試品的電容量范圍： 6pF～250μF
抗電壓沖擊能力： 2500V，信號端口端，電源端，對地（正、負）
充電電源： AC220V±10%；頻率50Hz；功率＜50W
內置可充電電池： 連續工作4小時以上

3 傳感器技術參數
超聲波傳感器
檢測中心頻率 40kHz，150 kHz
信號傳輸方式 50Ω同軸電纜
靈敏度 -65dBmV（0dB=1v/ubar）
有效靈敏度 10pC（在5mm厚的鋼板油箱中，一米范圍純油中測得）
暫態地電壓傳感器
耦合方式 電容式
測量頻帶 5MHz～70MHz
準確度

高頻電流互感器
檢測頻帶 100kHz～20MHz
信號傳輸方式 50Ω同軸電纜
靈敏度 10pC
超高頻傳感器
檢測頻帶 300MHz～1.5GHz
信號傳輸方式 50Ω同軸電纜
檢測靈敏度 -65dBmV
檢測頻帶 -65dBmV ～10 dBmV
