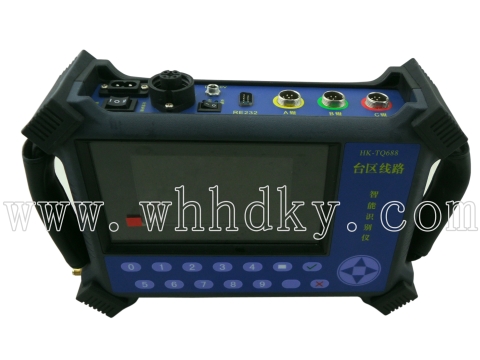

HK-TQ688 臺區線路智能識別儀產品概述
     電力系統為了修訂臺區檔案，實現計算臺區的線損及遠程停電等管理要求，需要將臺區的用戶所屬臺區普查清楚，對于更高級的要求，還需要查清每個用戶所屬開關及相別。

    對于不同現場和電力系統要求，對儀器的要求也有所不同。

高級要求

對于高級要求,需要查清每個用戶所屬開關及相別，此時分機在過零點附近，在諧波頻率外，改變負荷產生電流。此信號電流由于是負荷產生，信號電流理論上只能從電源處(變壓器出口) 提供， 在電源和分機間才有信號電流流過。據此理論，在電源處接主機，測試信號電流，即可查清分機所屬的開關。

由于信號頻率剛好在最高諧波頻率外，即5-10KHz，不會受到電流諧波的影響，也不會串擾到其它臺區，也沒有距離限制。

信號電流的大小與臺區的負荷大小無關。

對于現場不方便接入電壓的場合，適用電池供電，僅使用電流鉗測試信號電流，也可分清所屬開關。

一般要求

對于只要求查清臺區的現場，可在臺區的不同地方安裝主機，采用電壓方式，既測試信號電流在臺區中產生的信號電壓。

此信號電壓沒有方向性，可在整個臺區和三相電壓上檢測到；也可測試所屬相別。

通訊

主機接收到信號，可通過載波和無線兩種方式將數據傳到分機。

對于已經安裝載波的現場，可只選用無線回傳數據，避免對原有抄表系統產生干擾。

功能特點

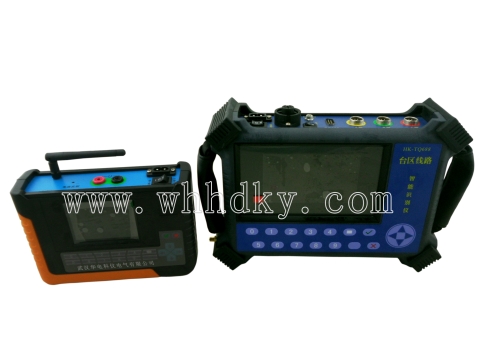

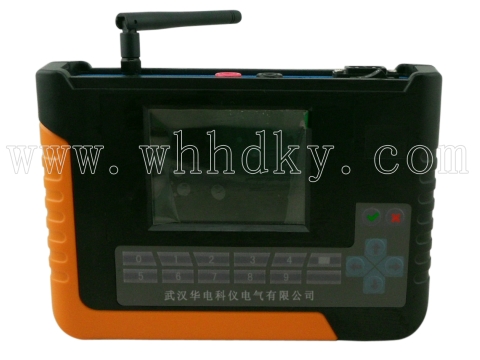

    該儀器是一種全數字化、多功能、智能化的識別儀，有主機和分機之分，其有如下功能特點：

● 過零點發送信號

    分機在過零點發3.3毫秒的連續電流信號(固定頻率)，避開強干擾時刻。利用過零點特性，可以區分相別。

● 信號為連續電流信號

   連續電流信號占用很窄的頻帶，采用窄帶通訊的解調方法。頻帶外的信號，包括基頻到100次諧波電流，都不會影響主機的解調。

● 阻帶特性好的窄帶濾波器

   主機有阻帶特性非常好的帶通濾波器，將頻帶外的信號濾除。即使是1000A的50Hz基頻電流信號，也不會影響接收性能。

● 主機三信道三相同時解調

● 主機工作模式：分開關和分相別

   分開關：一個鉗子鉗三相的火線。無論是那一相的信號，都可同時解調。三相電壓任一相的信號不分相別同時解調。

   分相別：一個鉗子鉗一相的火線或電壓方式。主機只在此相電壓的過零點才接收數據，可以精確的區分出相別。電壓方式時，三相信號只在過零點解調，可以區分相別。

● 分機有四種工作模式

   發送信道有3種可選或者是選這3種的自動交替輪換，即：1號信道：頻率最低的信道，為電流方式首選信道。2號信道：在1號信道受干擾時使用。3號信道：頻率最高的信道，在諧波影響1、2號信道時使用。 為電壓方式首選信道。交替信道：以上三種方式的依次自動輪換。

● 分機發射的電流信號小

   分機只在過零點附近發射電流，信號大小為3A，不會對電網產生影響，也不會干擾電力設備和用戶設備。信號有方向性，能量由變壓器提供，理論上只在變壓器和分機間才有電流信號。據此可查出電流的走向來區分開關。發射的電流信號同時在電網上產生電壓信號，此電壓信號可被主機接收并判別。信號沒有方向性�？蓪崿F(xiàn)主機和分機不在同一相，主機在離分機距離變壓器更遠的地方接收到信號。

● 精確的信號質量

   電流傳輸在理想情況下不會衰減。但是由于線路上有分散并聯的電容，電容可以提供電流信號，就如同無功補償一樣。電流傳輸也會有信號衰減。

   精確的信號質量測量，不僅可以在信號衰減40倍時能正常識別，還可以區別信號在開關之間串擾的大小，以確定信號來自哪一個開關。

   電流的傳輸在相間串線信號很微弱，不會影響識別。在臺區間的串擾更微弱，在實際的測試中，看不到臺區間的串擾信號。

   電壓信號衰減小，可在離分機很遠的地方接收到信號。整個臺區的三相都可接收到信號。僅普查臺區時，設置為電壓模式更有效。

● 一屏顯示

所有內容一屏顯示，現場操作直觀簡便，不用翻屏。

● 記憶設置

設置好工作模式后，關機后再開機直接進入此工作模式。

● 操作簡便，智能化判斷

分機需設置分機號、信道。

主機需設置電流鉗或電壓、主機號、工作模式。

主機接收到信號后，根據信號質量，將最大信道質量的鉗子或電壓所在的相別、主機號、信號質量通過載波，發回分機。

當在一個臺區有多主機，且不止一個主機接收到信號時，分機可以接收到幾個主機發回的數據。分機根據信號質量大小，顯示最大信號質量的主機號、相別、信號質量。當最大的兩個信號質量差別很小時，會顯示兩個主機號，提請關注并改變方法再測試一次。

● 方便使用的柔性鉗

柔性鉗，可以直接鉗住三相母排，也可鉗住三相開關的出線。只鉗零線和同時鉗三相線，理論上是一樣的。在信號衰減很大時，可以將柔性鉗多繞一匝，將信號質量提高一倍。

● 可以識別臺區、分支開關、開關箱、以及用戶端的相別電流方式，可以徹底查清電力線走向。

● 數據回復

使用國網認證的成熟的通訊模塊，并加大功率，以適應臺區識別的需要。無線方式，空曠最大距離達到3km。

● 多種電源選擇

可使用端子220V交流電源、外接交流電源、電池、充電器的方式給儀器供電。

● 非常寬的電壓適應范圍和電磁兼容性能，適應非常嚴酷的電力環境。

● 多種工作配置方式

在一個臺區，可同時工作的主機最多8臺，分機16臺�？赏瑫r檢查的開關為24個。本儀器可以一臺主機帶多個分機(最多16個分機)，主機自動識別不同分機序列號；或者多臺主機(最多8個)帶一個分機，分機自動識別主機的序列號；根據不同的臺區現場，實現一對多或多對多的臺區測試方式，最大簡化現場的工作量。如果兩個臺區同時工作，兩個臺區的主機之和最多8臺，分機16臺。

● 零線檢測功能

三相四線式的負控和電能表，如果零線沒接或接觸不良，會造成三相不平衡。本主機可測試零線的接觸狀態。

● 主機可識別相序，以判斷電壓是否接錯。

● 相位檢測功能

分機接收主機信號來判斷當前所在的相位，并可檢測用戶側的零火線是否反接。主機顯示三相電壓的相位，以判別是正相序還是逆相序。

● 自檢功能

主機自動檢測自身是否損壞，并提供聲光報警。

● 照明功能

分機自帶高亮電筒，主機外置USB式電筒，方便現場照明及接線。

● 無線通訊功能(選配)

當現場干擾過大，載波通信無法將主機的信號回傳給分機，此時可選用無線通訊功能，確保主機與分機之間的通訊暢通。

● 可選擇的管理功能

分機可接掃描槍，控制讀取電表的條形碼，并記錄臺區編碼和電表編碼。與電腦通訊，上傳分機存儲的數據到電腦，實現報表，打印，無紙化管理。

● 阻燃絕緣的儀器外殼。
