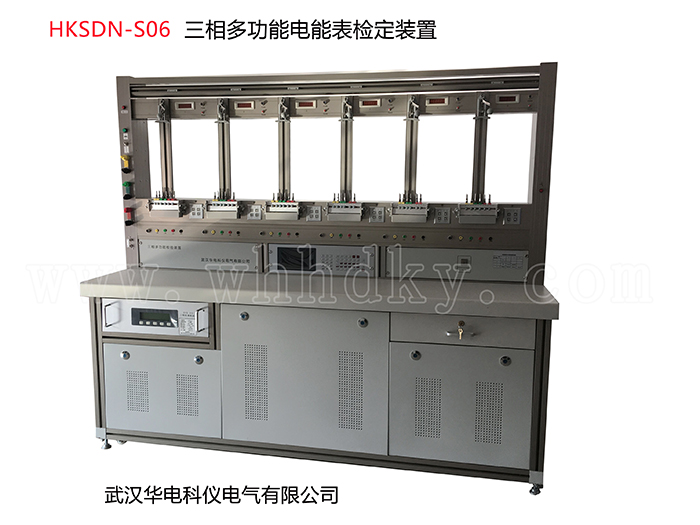

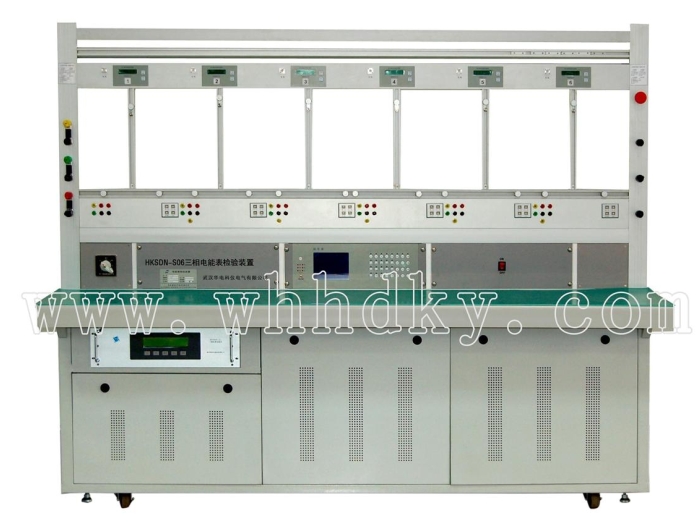

HKSDN-S06 三相電能表多功能檢定裝置產品概述
本裝置符合下列國家和行業標準及相關的計量檢定規程的要求:

JJG597-2005《交流電能表檢定裝置檢定規程》

DL460-1992《電能表檢定裝置檢定規程》

GB/T11150-2001《電能表檢驗裝置》

JJG596-1999《電子式電能表檢定規程》

JJG307-2006《交流電能表檢定規程》

DL/T585-1995《電子式標準電能表技術條件》

Q/GDW 354-2009  智能電能表功能規范

Q/GDW 356-2009  三相智能電能表型式規范

Q/GDW 357-2009  0.2S級三相智能電能表技術規范

Q/GDW 358-2009  0.5S級三相智能電能表技術規范

Q/GDW 359-2009  0.5S級三相費控智能電能表（無線）技術規范

Q/GDW 360-2009  1級三相費控智能電能表（無線）技術規范

Q/GDW 361-2009  1級三相費控智能電能表（載波）技術規范

Q/GDW 362-2009  1級三相費控智能電能表技術規范

Q/GDW 363-2009  1級三相智能電能表技術規范

Q/GDW 365-2009  智能電能表信息交換安全認證技術規范






1.可同時檢定相同規格、不同常數的各種三相電能表（電子式、感應式及四象限無功電能表）。

2.采用可三維調節光電采樣器，可采樣回轉式電能表的轉盤信號也可接收電子式電能表的LED頻閃信號。

3.可選擇臺體小鍵盤操作或PC機操作。小鍵盤操作的每個鍵功能標識清晰，配合LCD液晶顯示屏顯示，中文提示，操作直觀、方便。PC機控制軟件層次分明，界面美觀，使用靈活方便。配置WINDOWS98/2000/XP下的中文測試軟件，能控制裝置實現對各種電能表的自動測試。

4.具有條形碼掃描錄入表號功能。

5.按規程要求，對潛動、起動、基本誤差、標準偏差等檢定項目實行全自動檢定。還可自由選點，確定檢定方案，檢定方案能按規程智能配置也能進行手工設置。

6.可進行電壓、頻率、逆相序、電壓不平衡、諧波影響等影響量引起的改變量的測定。

7.測試結果能保存到數據庫中，實現數據的統計，分類，查詢，管理。并可和客戶的管理系統聯網，實現測試數據的上傳。

8.電能常數校核，并可進行普通表和多功能表的走字。

9.支持報表自定義，支持?jǐn)?shù)據自定義導出，允許字段自命名，并可連接報表設計器設計報表。

10.輸出電壓、電流過載具有自動保護、聲光報警功能。

1.1  環境條件

使用環境溫度：23℃±1℃；使用環境濕度：40%～60%R.Ｈ.；

1.2   電源

單相：AC220V±33V；頻率：50±2.5Hz

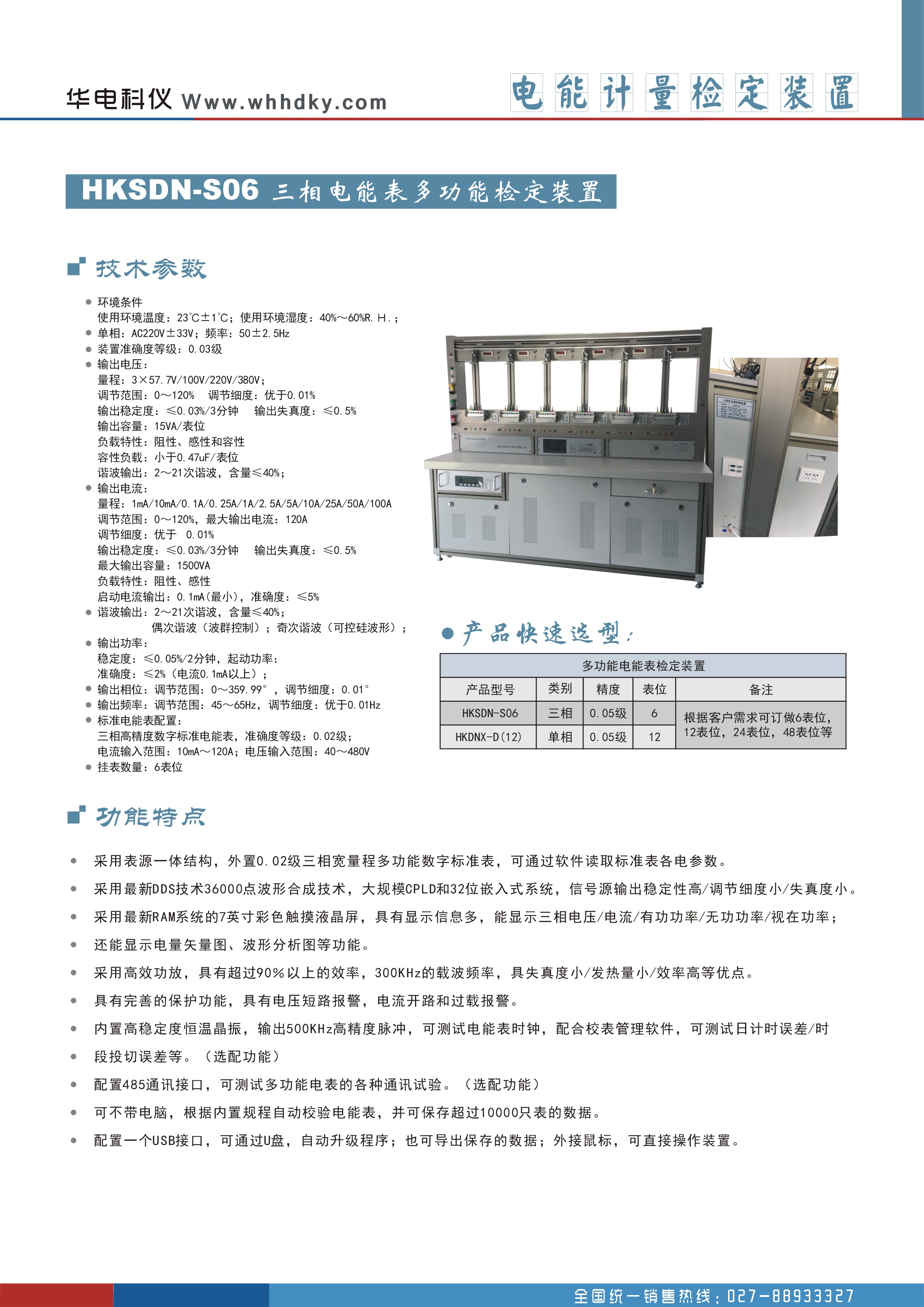

2. 技術指標

2.1 裝置準確度等級：0.03級

2.2 輸出電壓：

量程：3×57.7V/100V/220V/380V；

調節范圍：0~120%

調節細度：優于 0.01%

輸出穩定度：≤0.03%/3分鐘

輸出失真度：≤0.5%

輸出容量：15VA/表位

負載特性：阻性、感性和容性

容性負載：小于0.47uF/表位

諧波輸出：2~21次諧波，含量≤40%；

2.3  輸出電流：

量程：1mA、10mA、0.1A、0.25A、1A、2.5A、5A、10A、25A、50A、100A

調節范圍：0~120%，最大輸出電流：120A

調節細度：優于 0.01%

輸出穩定度：≤0.03%/3分鐘

輸出失真度：≤0.5%

最大輸出容量：1500VA

負載特性：阻性、感性

啟動電流輸出：0.1mA(最小)，準確度：≤5%

諧波輸出：

2~21次諧波，含量≤40%；

    偶次諧波（波群控制）；

    奇次諧波（可控硅波形）；

2.4 輸出功率：

穩定度：≤0.05%/2分鐘，起動功率：準確度≤2%（電流0.1mA以上）；

2.5 輸出相位：

調節范圍：0~359.99°，調節細度：0.01°

2.6輸出頻率：

調節范圍：45~65Hz，調節細度：優于0.01 Hz

2.7裝置配置：

1) 標準電能表配置：

三相高精度數字標準電能表，準確度等級：0.02級；

電流輸入范圍：10mA~120A；電壓輸入范圍：40~480V

2) 掛表數量：6表位

3) 輸入輸出接口：

a) 每個表位提供光電采樣器/脈沖信號兼容輸入接口；

b) 每個表位配置多路脈沖選擇器，提供正反向有無功、需量周期信號、時段投切信號、時鐘信號輸入端口；

c) 每個表位具有跳閘信號檢測功能(分為單點輸出220V和一組常開或常閉觸點)；

d) 每個表位提供1路獨立RS-485通訊口（可選擇單串口、多路串口）；

4) 監視儀表：從標準表讀出

5) 誤差處理系統：

a) 每個表位配置獨立的誤差處理器

b) 誤差顯示位數：6位

c) 脈沖錯接線輸入保護

6) HS-1012高精度時鐘測試儀：準確度：2×10^-7/S；

7) 裝置配置國網費控測試功能，可實現最大測試電流：72A；

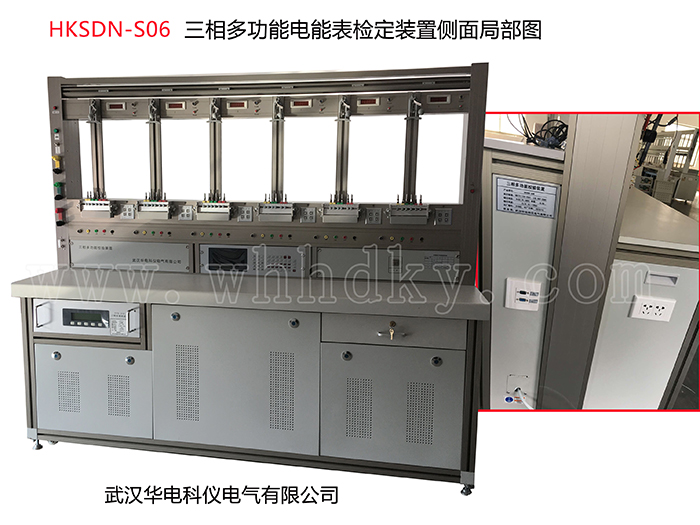

8) 機械結構

a) 臺體采用一體式全鋁結構，考慮電腦放置位置；

b) 掛表架采用鋁合金材料制成，掛表方式采用鋁合金表托；

c) 臺面板采用防火防熱材料，上敷絕緣墊；

9) 其它：

a) 裝置配置有方便檢定用的電流接線柱

b) 裝置配置大電流短接線

c) 裝置每個表位配置1套RS-485線和1套多功能脈沖線

d) 裝置配置有急停開關

e) 操作方式：可采用臺體鍵盤操作或PC機操作
