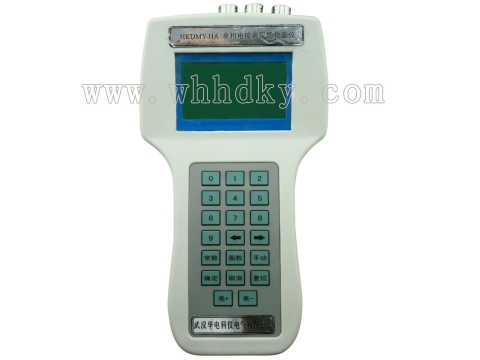

HKDMY-HA 單相電能表現場校驗儀產品概述
      單相掌上電能表校驗儀是我公司開發研制的集電參量測量、電能表校驗、CT變比測量、故障分析為一體的高精度測量儀器。該儀器選用了進口多功能電參數測量芯片（芯片內部集成DSP控制器，使得數據采集的速度快，穩定性好），以高速CPU控制運行，在測量的精度和穩定度等指標較其它產品有顯著的提高，再配以高精度、高線性度、寬量限的鉗型互感器，現場接線簡便，無需斷電開路即可直接接入；現場取電源，無須尋找單獨的供電電源。菜單操作并配有漢字提示、多參量顯示的液晶顯示界面，人機對話界面友好，使用簡便、快捷。內置虛擬負載，通過開關投切，方便小負荷時電能的正常測試。多參量顯示、電能表校驗、CT變比測量、校驗數據存儲、真時鐘、按鍵調節系數等功能為低壓計量裝置的故障分析提供了有利的判斷依據，同時為電力部門查竊漏電、查找計量裝置故障、正確計量、追補電量提供了有利的檢測手段。

功能特點

1、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差（含電能表、CT、接線誤差）。

2、可檢測計量裝置的綜合誤差（包括電表的基本誤差、互感器誤差及接線誤差）、電度表的基本誤差、CT變比及各種電參量。

3、測量電壓，CT一次、二次側電流，功率，功率因數等多種電參量，從而準確分析判斷出計量設備回路的故障。

4、測量CT一次、二次側電流，從而可測量電流互感器的變比和誤差。

5、電流回路使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、安全的進行測量。鉗形互感器量限為15A。

6、電壓回路自動切換量限：電壓回路由內部電路自動判斷輸入電壓的范圍并隨時切換到適合的檔位。不會因測試電壓超量限而對儀器本身有所損壞。

7、當電壓或電流鉗有一相接反（即功率為負值）時，分析儀自動報警（揚聲器發出響聲）。

8、校表數據永久保存，一次可存儲200塊表的校驗數據，用戶可隨時通過按鍵翻看查閱和刪除；也可通過232串口和計算機通訊，將數據上傳，通過專用后臺軟件以數據庫的形式保存起來，便于統一管理。

9、真時鐘功能，能隨時查閱當前的日期（包括星期）和時間

（精確到秒）。

10、大屏幕、高亮度的液晶顯示，并配有漢字菜單提示實現友好的人機對話，液晶亮度可通過按鍵調節，能適應不同季節對液晶的影響。

11、新增系數調節功能，通過組合按鍵進入系數修改界面，可方便的調節儀器內部的各項系數（電能高頻常數、電能線性系數、力率點補償系數、電壓指示值系數、電流指示值系數、功率指示值系數），注意：用戶不要輕易使用此功能，只有在確定儀器精度不足，并有高等級的標準時才可使用此項功能。

輸入特性

電壓測量范圍：0~260V，內部有兩檔，通過內部電路自動判斷轉換量限。

電流測量范圍： 0~20A（200A選配）。

準確度

電壓：±0.2%

電流、功率、電能：±0.5%

綜合誤差：0.5級

工作溫度：－10℃~ +40℃

工作電源：交、直流90V~260V

絕緣：

⑴、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。

⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

體積：25cm×20cm×12cm

重量：0.6Kg

標準低頻電能脈沖常數：

FL=1250r/kW·h
