產品技術規范書

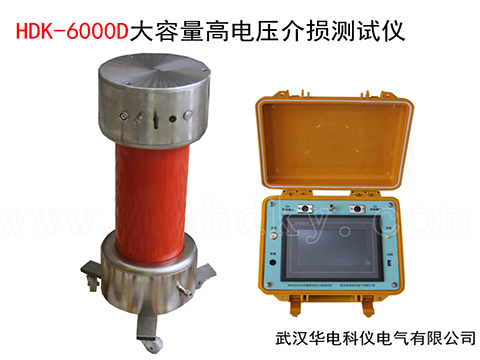

設備名稱：大容量高電壓介損測試儀

型    號：HDK-6000D

數    量：1臺套

生產廠家：武漢華電科儀電氣有限公司

一、技術功能要求

1、采用數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量。儀器所有量程輸入電阻低于2Ω，消除測量電纜附加電容的影響。

2、采用高壓電容器與介損電橋組合在一起的方案，簡化接線調試的過程。并保證電橋試驗的安全性。

3、能夠使用串聯諧振提供的高壓電源，無需固定頻率。內置串聯和并聯兩種介損測量模型，方便儀器檢定。

4、具有標準電流輸入通道，可以采用外部標準電容器做介損試驗。也可以在實驗室內對介損電橋進行校準。

5、控制器與高壓電橋采用無線通訊，傳輸距離遠，安全可靠，控制方便。

6、控制器采用7寸彩屏顯示，觸摸屏輸入，具有U盤接口。

7、控制器數據存儲無限制，可以選取時間段查看存儲的數據�？赏ㄟ^U盤導出數據，進行計算機數據分析。

8、高壓電橋和控制器內置充電電池，工作時候不需要供電電源。

二、技術參數要求

1、準確度： Cx ：±(讀數×1%+0.01pF)

Tgδ：±(讀數×1%+0.00040)

2. 電容范圍: 不限，分辨率0.001pF, 默認10pF-10uF。

3、tgδ范圍：不限，分辨率0.001%。

4、試品電流范圍：10uA～10A。

5.試品電壓范圍：0.5kV-1000kV

6、電容器溫度系數≦3×10-5 /℃。壓力系數≦3×10-3Mpa

7、電容器的損耗角正切值不大于3×10-5

8、電容器內充 SF6 氣體。在20℃時，壓力為0.4±0.1Mpa

9、電容器安裝運行海拔不超過1000米，使用周圍空氣溫度-10℃-40℃，相對濕度不超過70%。

10.內置大容量鋰電池。充電電壓16.8V,充電電流1A。

11.充電器電源：180～270VAC,50Hz/60Hz±1% (市電或發電機供電)
