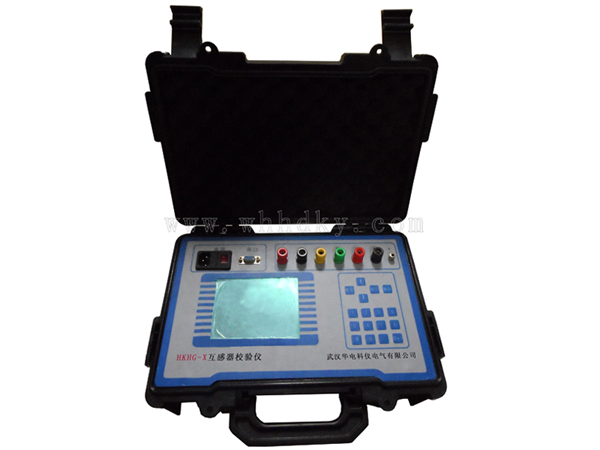

HKHG-X 互感器校驗儀產品概述
發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關系到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照SD109《電能計量裝置檢驗規程》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。
我公司的互感器現場校驗儀是以高端測試技術，大規模電子線路設計以及符合JJG313-94《測量用電流互感器》、JJG314-94《測量用電壓互感器》、JJG313-94《互感器校驗儀》檢定規程研制出來的。它解決了現場檢定互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。
功能特點
|
1、該校驗儀具有電壓互感器檢定、電流互感器檢定、電壓互感器負載箱測試、以及電流互感器負載箱測試于一身，方便現場開展計量裝置現場檢定工作。內部具有大功率的鋰電池作為儀器工作電源，純凈的電源帶來更穩定、更精確的測量數據，同時方便開展現場檢定工作。 2、采用800×640高分辨率彩色液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。 3、采用精準的軟件算法，測量數據的準確性進一步提高。 4、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。 5、自動對測試數據進行化整，并判斷是否超差。 6、直接出具現場檢定結論，合格或不合格。 |
7、電壓互感器檢定工作中儀器具備內部電壓負荷箱，不需要另接電壓負載箱。
8、大規模存貯器可存儲現場測試數據多達100條。
9、采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全
技術參數
|
整機通用技術指標 |
①整機準確度： |
2級 |
|
基本誤差： |
DX=± K（X×1%＋Y×1%±DX） DY=± K（X×1%+Y×1%±DY） |
|
|
式中： |
ΔX——同相分量基本誤差允許值； ΔY——正交分量基本誤差允許值； K——儀器常數，K=1； X——同相測量盤示值的絕對值； Y——正交測量盤示值的絕對值； DX，DY——測量盤最小分度值或量化值； |
|
|
②工作電壓、工作電流、百分表準確度： |
1級 |
|
|
③工作電壓范圍： |
5V～120V |
|
|
④工作電流范圍： |
50mA～8A 即（5A：1%～160%） |
|
|
⑤ΔV測量范圍： |
0.1mV～200V(PT或阻抗) |
|
|
⑥ΔI測量范圍： |
5uA～6A |
|
|
⑦頻率測差范圍： |
40 Hz～60 Hz |
|
|
分辨率： |
0.1 Hz |
|
|
2、測量范圍： |
f: 0.0000%～200.0%(CT/PT) |
|
|
δ： 0.000′～999.9′ |
||
|
Z： 0.0000Ω～100.0Ω |
||
|
Y: 0.0000mS～100.0 mS |
||
