直流系統絕緣故障、直流互竄故障及交流竄電故障是一種易發生且對電力系統危害性較大的故障，危害電力系統正常運行。
為了能夠更好的幫助現場維護人員快速準確地找出直流故障，我公司通過多年努力，總結大量現場經驗，開發出了直流故障查找儀。
直流故障測試儀采用高精度電流鉗表，利用故障回路中的直流電流差值進行故障查找與定位，將快速FFT變換技術引入到直流故障查找設備中，可以檢測出各電壓等級（24V，48V，110V，220V）直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障。
隨著電力系統對安全運行的要求越來越高，電力系統中對各類直流故障查找的要求也將越來越高，因此，高精度、絕緣趨勢分析將成為電力系統對新一代直流故障測試儀的基本要求。
（1）高可靠性的設計
裝置采用進口32位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。
（2）精密選材
裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；
（3）人性化的人機交互界面

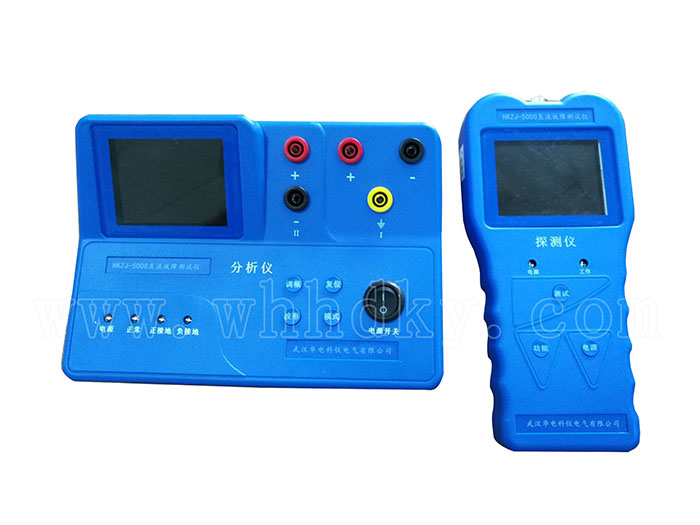

“分析儀”與“探測儀”均采用TFT液晶顯示屏供用戶查看信息；
操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；
測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。
（4）智能化的檢測識別系統
“分析儀”可以自動識別系統電壓等級；
“分析儀”可判斷環網故障類別；
“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；
“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；
“探測儀”檢測完成之后，如被測支路有環網或絕緣故障，會判斷出故障點相對測試點的方向信息。
（5）完備的測試功能與處理故障能力
“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類環網及絕緣故障情況。
“分析儀”具備“調幅”、“波形”、“模式”多種組合工作模式選擇功能，可適應各種復雜的應用環境。
（6）高安全性
裝置采用微安級的檢測信號配合高分辨率的直流檢測采集器實現故障檢測及定位，對直流系統無任何影響。
l 工作電源：DC40V-300V,
l 信號源輸出功率：＜0.01W；
l 最大切橋電流<800uA
l 環境溫度：-20℃—55℃
l 相對濕度：0—90%
直流電壓測量
l 直流電壓測量范圍:0-300V
l 直流電壓測量分辨率：0.1V
l 直流電壓測量精度：0.2%
交流電壓測量
l 測量交流與直流竄電電壓：0-280v
l 交流電壓測量分辨率：0.1V
l 交流電壓測量精度：0.5%
絕緣電阻測量
l 絕緣電阻測量范圍:0-999.9KΩ
l 絕緣電阻測量分辨率：0.1KΩ
l 絕緣電阻測量精度：≤±5%
檢測橋幅值調節范圍：0mA，0.25mA，0.5mA ，1mA，2mA
l 檢測環網阻值范圍：50KΩ以內
系統分布電容測量
l 系統分布電容測量范圍：0-999.9uF
l 系統對地容抗測量：0－1000kΩ
檢測波形類型選擇：正弦波、方波
工作模式：強制信號啟動、自動信號啟動
顯示介質及分辨率：TFT,320x240
絕緣電阻測量
l 絕緣電阻測量范圍:0-500KΩ
l 絕緣電阻測量分辨率：0.1KΩ
l 絕緣電阻測量精度：≤±10%
頻譜分析范圍
l 頻譜分析通道數量:1
l 頻譜分析頻段范圍:0.125-12.5Hz
l 頻率分辨率: 0.125Hz
電流波形顯示周期：8s；
可檢測饋線電流范圍：0—2A；
電流測量范圍：-100—+100mA；
電流測量分辨率： 0.1ｕA
顯示介質及分辨率：TFT,320x240
l 速率：2Mbps，由于空中傳輸時間很短，極大的降低了無線傳輸中的碰撞現象
l 多頻點：125頻點，滿足多點通信和跳頻通信需要
l 超小型：內置2.4GHz天線，體積小巧，15x29mm
l 低功耗：當工作在應答模式通信時，快速的空中傳輸及啟動時間，極大的降低了電流消耗。
