l 測量顯示方式：A型顯示方式；
l 具有線性抑制功能，最大抑制為屏高的80%；
l 可以在直探頭、斜探頭、雙探頭及透射四種探傷工作方式之間任意切換；
l 具有閘門設置和報警功能。能夠在屏幕上任意設置閘門的位置和寬度，并可以分別設置進波報警與失波報警；
l 具有100個獨立探傷通道，每個通道單獨設置一組探傷參數、DAC曲線。
l 具有角度和K值兩種輸入方式；
l DAC曲線自動生成，最多可記錄30個點，三條附加可調偏置曲線及表面補償功能；
l DAC分段制作，6dB DAC功能；
l AVG曲線自動生成，可定制三種類型缺陷；
l 探頭自動校準功能；
l 具有存儲功能，可以存儲500幅A掃圖形、參數及DAC曲線;
l 具有存儲圖形的回放功能，將已存儲的A掃圖形從存儲區取出并顯示在屏幕上；
l 具有刪除功能，將指定的內容（以存儲組號表示）從存儲區刪除；
l 支持英語和中文兩種語言；
l 兩種測量單位：mm / inch；
l 具有實時時鐘功能；
l 具有峰值記憶功能；
l 具有波形和探傷參數的凍結和解凍功能；
l 具有聲程測量、回波次數分析功能；
l 具有實時的電源狀態指示功能；
l 支持USB通訊接口；
l 能夠跟PC機通訊，可以將測量數據和系統設置參數上傳給PC機，以便進行進一步處理（如生成探傷報告、打印等）；
l 可利用PC端通訊軟件升級儀器的功能；
l 鋰電池，低功耗，連續十小時工作。
l 操作過程可設置蜂鳴器提示音；
l 輕小便捷，易于操作。




探傷儀的各項性能指標及技術參數見下面表格中所示：

名稱	技術數據
掃描范圍	掃描范圍：0～6000 檔級：2.5,5,10,20, 30,40,50,60,70,80,90, 100,150,200, 250, 300, 350, 400, 450, 500,600,700,800,900,1000,2000,3000,4000,5000,6000。 調節步距：0.1mm（2.5 mm～99.9mm），1mm（100mm～6000mm）
脈沖移位	脈沖移位：-20～+3400 檔級：-20,-10,0.0, 10, 20, 50,100,150,200,250,300,350,400,450,500, 600, 700,800,900,1000,1500,2000,2500,3000,3400。 調節步距：0.1（-20ms～999.9ms），1（1000ms～3400ms）
探頭零點	探頭零點：0.0～99.99 調節步距：0.01
材料聲速（m/s）	材料聲速：1000～15000 7個固定聲速：2260,2730,3080,3230,4700,5900,6300 調節步距：1
工作方式	單探頭（收、發），雙探頭（一收一發），透射（透射探頭）
頻率范圍（MHz）	寬帶 0.5–15
增益調節（dB）	0～110 調節步距：0.0，0.1，0.5，1，2，6，12
線性抑制	屏高的0%～80%，步距： 1%
垂直線性誤差	垂直線性誤差不大于3%
水平線性誤差	在掃描范圍內，不大于0.2%
探傷靈敏度余量	³60dB
動態范圍	³32dB
報警	進波報警、失波報警
顯示屏	顯示屏： 高亮度彩色平板顯示器
A-Scan顯示區域	全屏或局部 A-Scan顯示凍結和解凍  A-Scan填充
探傷通道	100個
數據存儲	500幅 A-Scan圖形
與PC機通訊接口標準	USB
測量單位	Mm/inch
電源適配器	輸入100V～240V/50Hz～60Hz 輸出9V/1.5A
電池	鋰（Li）電池4×3.6V  4800mAh
工作溫度(℃)	-10～50
工作濕度(RH)	20%～90%
接口類型	BNC
外型尺寸	238×160×48
重量	1.0



設備名稱：探傷儀

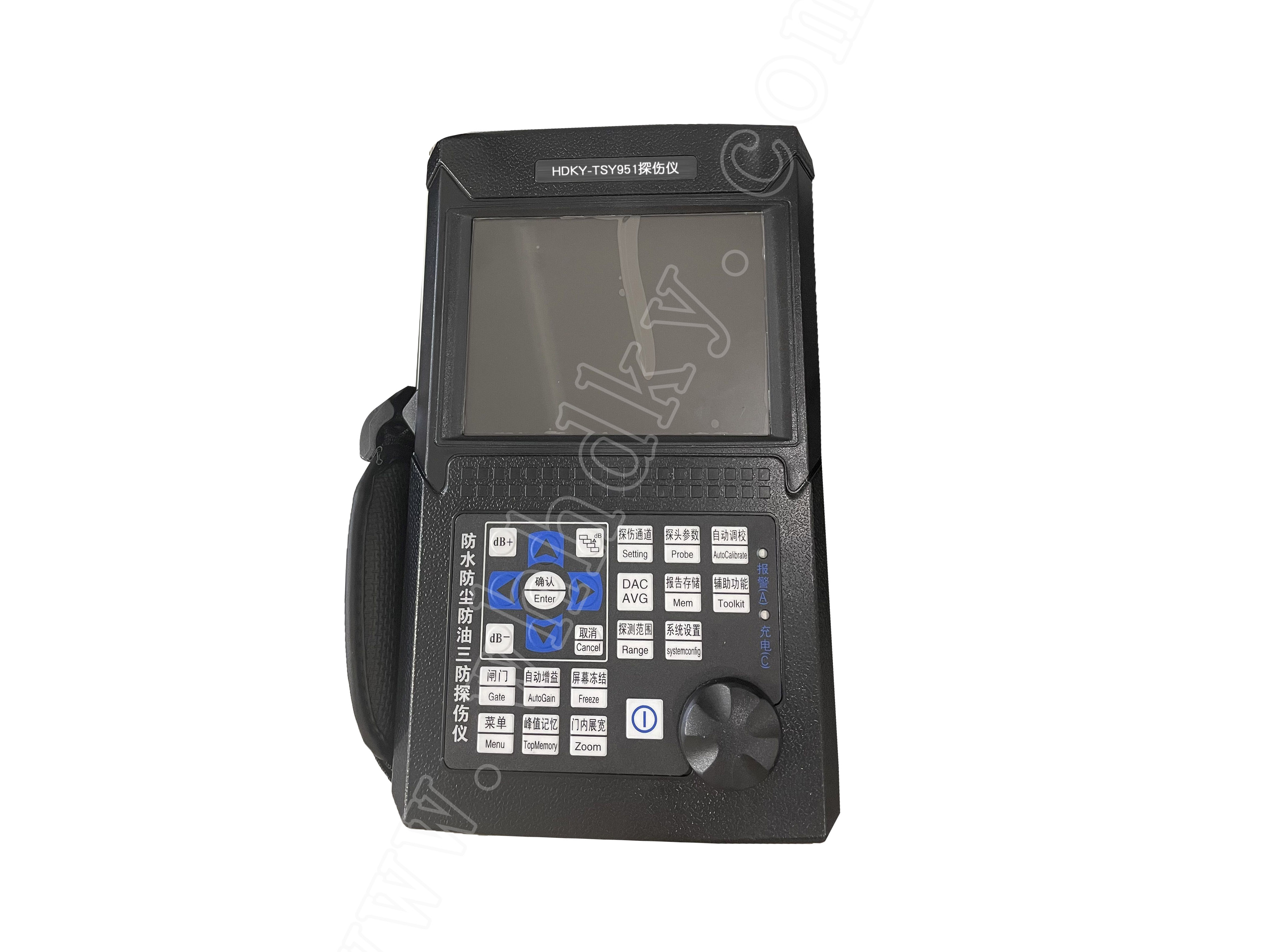

型    號：HDKY-TSY951
數    量：1臺套
生產廠家：武漢華電科儀電氣有限公司
