基于阻尼振蕩波的電纜局放檢測方法具有供電容量小、測試時間短、現場操作方便、對電纜本體無損傷等顯著特點，可預先發現缺陷并對缺陷準確定位，是目前世界上最先進的電纜局放診斷方法之一。

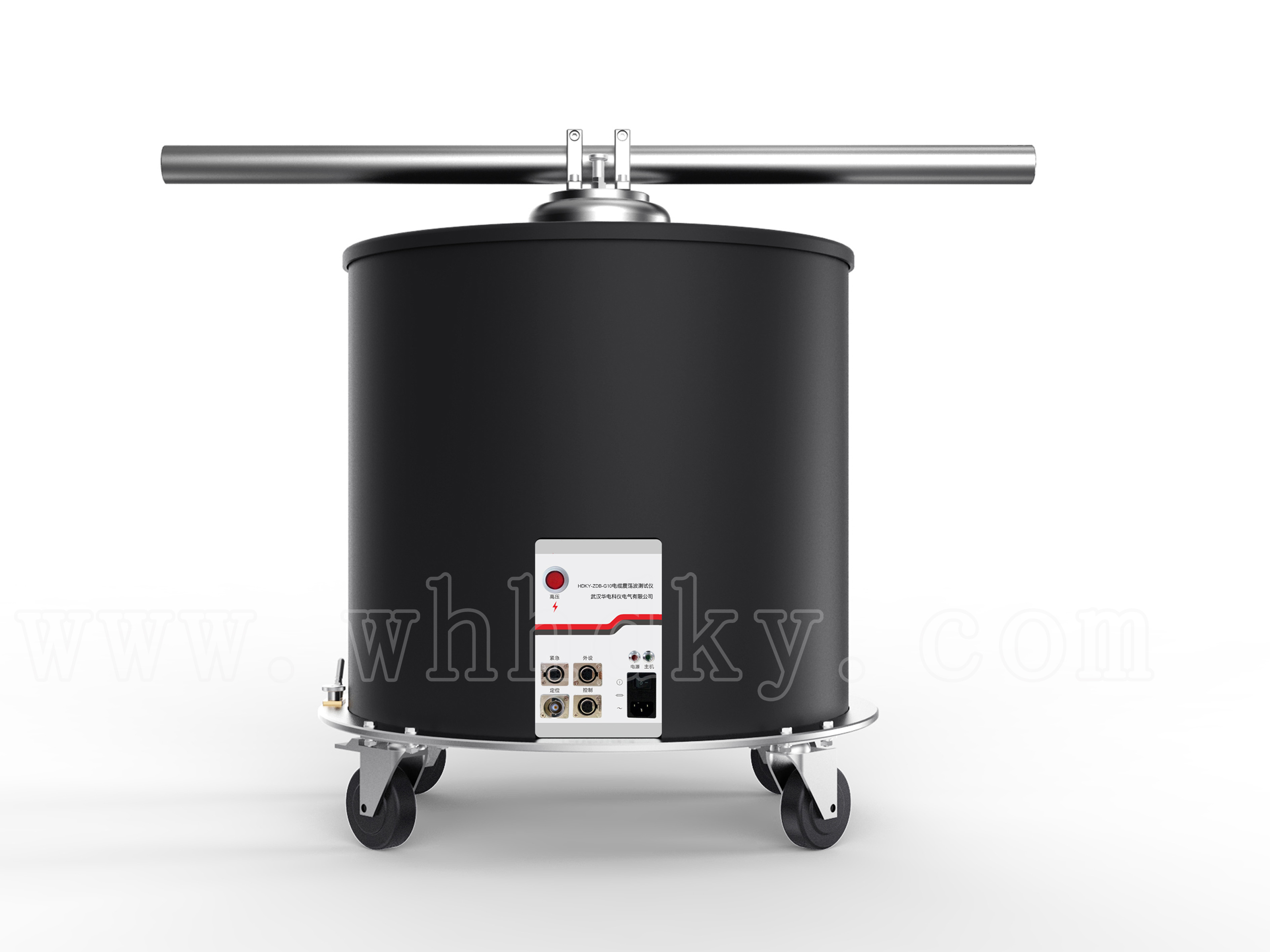

新一代異步雙端振蕩波檢測系統用于檢測由10千伏中壓電纜本體和附件產生的局部放電信號、定位故障點和確定電纜絕緣情況。
采用獨創的異步雙端檢測方法，可以在被測電纜長度超過3000米，或由于絕緣狀況造成信號衰減嚴重時，在被測電纜對端使用遠端單元進行同步信號采集，有效解決長距離、高衰減、終端頭附近局放的定位準確度問題。
測試時，設備通過振蕩電壓的多次極性變化在電纜缺陷處激發出局部放電信號，經過對這些信號的搜集分析，精確定位出電纜缺陷位置。測試電壓的作用時間僅幾百毫秒，不會對電纜造成長期損壞。
設備基于先進的云計算技術，能夠在電纜測試現場利用3g無線網絡將測試數據上傳到配網設備健康信息平臺，實現對電纜局部放電數據的統一管理和智能分析。
配網設備健康信息平臺配備了電纜故障專家知識庫，可以通過智能算法將測試數據與知識庫的數據特征進行比對，對電纜狀態進行實時評價。
融合信號處理技術、嵌入式開發、數據挖掘技術、互聯網技術和云計算技術，為您提供高效、優質、穩定、準確的電纜局放智能檢測服務。




1．可對10kV及以下電纜進行局放測量和定位；
2．可測量局放起始電壓、熄滅電壓、局放水平，并能同時準確定位多個局放缺陷位置；
3．自動校準接頭位置；
4．無損測試方法，測試電壓不超過1.7U0；產品特點
5．通過無線局域網（WLAN）進行操作和數據傳輸，保證人身安全；
6．可采用振蕩波降頻裝置對短電纜進行測試，以降低振蕩波測試頻率；
7．既可工作在單端測量模式，也可工作在雙端測量模式或云計算模式（需要選配遠端單元）；
8．可根據需要選擇內容，并自動生成測試報告；
9．由于測試電壓的振蕩頻率接近工頻，故局放測試效果可等效于工頻狀態；
10．由于測試電壓的作用時間僅幾百毫秒，故不會對電纜造成長期損壞；
11．局放熄滅電壓和介損參數很容易由阻尼振蕩波信號得出；
12．電纜絕緣狀態評估可以作為設備全生命周期管理的重要依據。

Ø 最大DAC輸出電壓30 kV峰值 / 21.2 kV有效值
Ø DAC 頻率范圍30Hz- 500 Hz
Ø 電纜電容0.025 μF -3μF
Ø 局放定位帶寬150 kHz - 45 MHz
Ø 局放采樣率不小于100MHz
Ø 局放校準量程50 pC-100nC
Ø 高壓充電電流10 mA
Ø 局放測量范圍1pC-100nC
