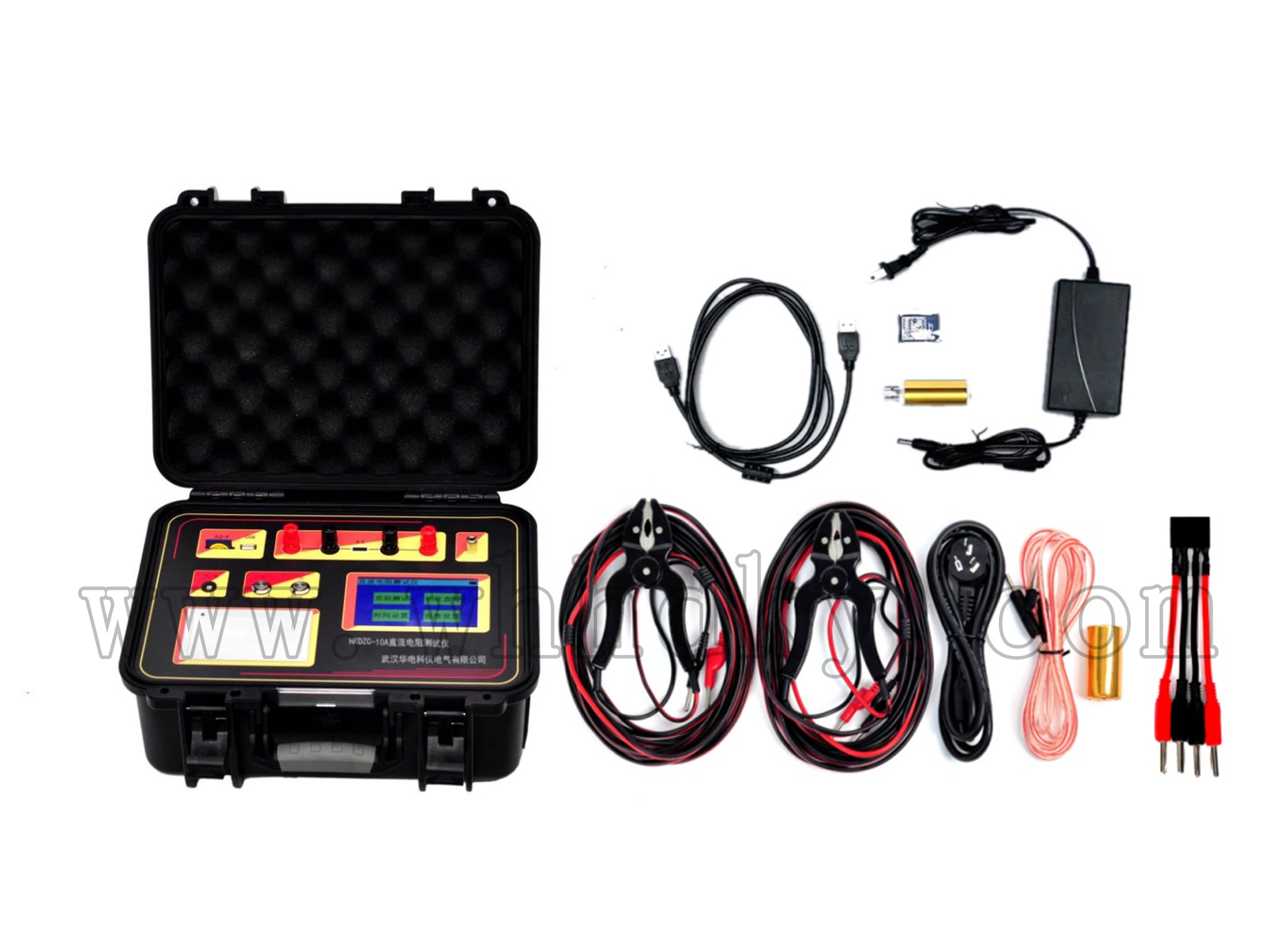

MEICUI-YZKC-JZ變壓器交直流有載分接開關測試儀產品簡介：
       變壓器有載分接開關交直流特性測試儀是用于測量、記錄和分析電力變壓器有載分接開關動態切換過程中各項關鍵參數的專用測試儀器。
本儀器具有交流法和直流法兩種不同的測試方法，其中直流測試法用于按照《DLT846.8-2004 高壓測試設備通用技術條件》的要求，采用三路高精度直流恒流電路，用于精確測量有載分接開關的過渡時間、過渡電阻和過渡波形等直流特性參數；交流測試法則是根據《DLT265-2012 變壓器有載開關現場試驗導則》 中的相關規定，可同步記錄有載分接開關切換過程中的三相電流波形（工頻），可以最大程度反映有載分接開關實際動作時的工作情況，并且可以通過軟件自動分析和人工輔助判斷結合的方式測量三相同期性和橋接時間等重要參數。


Ø 輸入電源
200V~240VAC/10A，50Hz/60Hz±1%
Ø 輸出電源
3.2.1 交流輸出電源
三相四線電源：線電壓 8V~800V
輸出電源頻率：50Hz 精度：±0.05%
輸出峰值功率：1500VA
Ø 直流輸出電源
三相輸出恒流源：每通道 1A 或 0.2A ，精度 1%
恒流源端口電壓：不大于 22V
Ø 相關技術參數
（1） 過渡電阻測量范圍： 0.1～40Ω，測量精度： <5%；
（2） 時間測量：量程 1～600ms，準確度 0.1%；
（3） 采樣精度：16Bit；
（4） 采樣速率：50K/100K/200K 可選；
（5） 存儲深度：FIFO 結構
（6） 電壓測試：0 到 800V；
（7） 電流測試：0 到 1A；
（8） 測試結果數據保存時間：600ms；
（9） 分辨率：0.01ms；
（10） 準確度：±（2%讀數+0.02ms)；
（11） 符合標準： DL/T 265-2012《變壓器有載分接開關現場試驗導則》；
（12） 軟件支持： windows2000/windowsXP/windows7/windows8；
（13） 供電電壓： AC220V±10%；
（14） 環境溫度： 工作-10℃～+50℃ 存儲-25℃～+60℃；
（15） 相對濕度： 不大于 80%。


隨機文件清單
1. 變壓器有載分接開關交直流測試儀使用說明書     1 份
2. 變壓器有載分接開關交直流測試儀出廠檢驗報告   1 份
3. 變壓器有載分接開關交直流測試儀裝箱單         1 份
