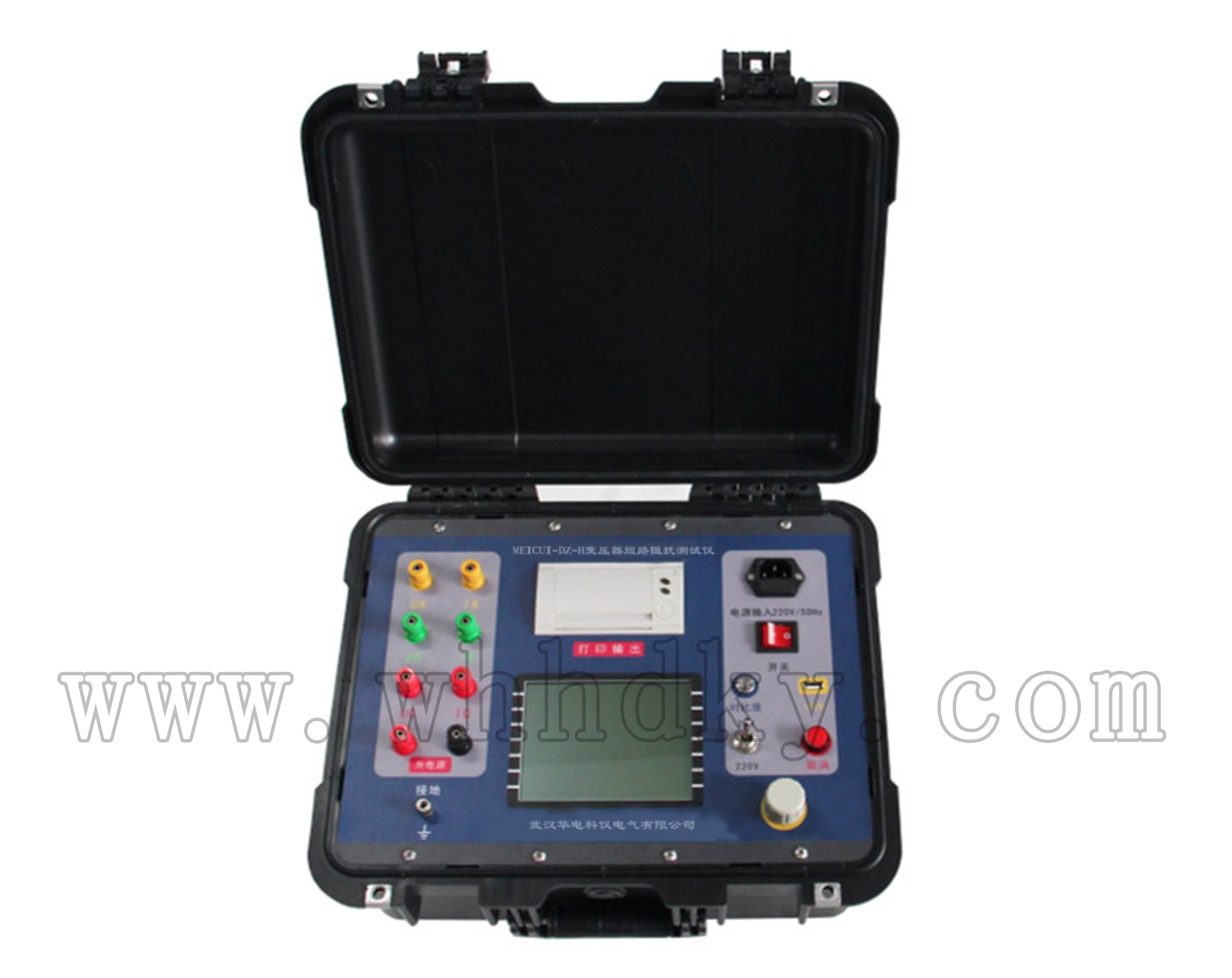

HK-3310C變壓器參數綜合測試儀產品介紹：
HK-3310C變壓器參數綜合測試儀，是將三通道直流電阻測試儀、低電壓短路阻抗測試儀、有載開關測試儀集于一體的測試大型電力變壓器的儀器。


1、直流電阻：
（1）主要技術指標：
三相測試： 10A、5A 、1A   三檔
測試范圍：10A：500.0μΩ～2Ω
5A：10mΩ～4Ω
            1A：1Ω～20Ω
分相測試：20A、10A，5A，1A     四檔
測試范圍：20A：100.0μΩ～1Ω
10A：  500.0μΩ～2Ω
              5A：   10mΩ～4Ω
              1A：   1Ω～20Ω
分辨率：0.1μΩ
測量精度：0.2級
（2）主要特點：
1．三相同時測試和自動助磁的功能；
2．可以一次將高、低壓電流、電位測試線全部接到變壓器上，測試過程中不用在倒測試線；
3．對于有中性點星型接法的繞組測試，可以采取三相同時測試的方式測試A0、B0、C0相的電阻值，大大節省測試時間；
4．對于三相五柱低壓內部角接變壓器的低壓側測試時，可以采用自動助磁的方法，測試速度快；
5．可以顯示、打印變壓器的高、中、低壓繞組的全部測試數據，并自動計算出三相不平衡度，還可以打印折算到額定溫度下的阻值數據；
6．具有完善的反電勢保護功能；
7．儀器可以永久存儲測試數據。

2、短路阻抗：
（1）主要技術指標：
電壓測量范圍：5---400V；   測量精度：0.2級
電流測量范圍：0.1---10A；  測量精度：0.2級
（2）主要特點：
1．采用單相220V低壓電源，分別對變壓器的AB、BC、CA繞組自動施加電流，同步采集數據并換算出額定阻抗百分?jǐn)?shù)；
2．接線方式為Y/△，Y/Y，△/Y的三相變壓器，可將連接線一次性接好，選擇三相測量，即可自動測出數據，并自動計算阻抗值和阻抗誤差；
3．使用儀器的單相法做三相變壓器時，輸入?yún)��?shù)要輸入額定容量的1/3。
4．可以顯示、打印變壓器的全部測試數據；
5．儀器可以永久存儲測試數據。
3、有載開關：
（1）主要技術指標：
輸出電流：        1A、0.5 A
電阻分辨率：      0.01Ω
過渡電阻范圍 ：   0.2Ω～20Ω   1Ω～50Ω
過渡時間范圍：    0～240ms
測量精度：過渡電阻  ±（5% + 0.2Ω）   同期時間  0.1ms
（2）主要特點：
1．三路獨立的恒流源；
2．功能強大，可實現過渡波形、過渡時間、過渡電阻、三相同期性等參數的測量；
3．智能型測試和結果分析；
4．可以顯示、打印變壓器有載開關的測試波形；
5．儀器可以永久存儲測試波形；
6．儀器設有自動放電回路和過壓保護電路。


名       稱	數   量
主    機	1 臺
AC220V電源線	1 根
10A保險管	2 只
產品說明書	1 份
產品合格證	1 個
檢定證書	1份
測試線	1 套
接地線	1 根
USB鼠標	1個
U盤	1個
線箱	1個
